T2313+ ADP_ AVR آداپتور پروگرامر
IC Test & Burn-in Socket with a simple board, for AVR SOIC20 package
- مشخصات فنی
- نام اورجینال قطعه: T2313+ ADP
- پکیج: SOIC20
- کارخانه سازنده: Enplas
- نام گروه: انواع پروگرامرها و بردهای آموزشی - Board & Programmers
- نام زیرگروه: سوکت آداپتور براي پروگرامر
- مشخصات خرید
- وضعیت موجودی: سفارش از خارج
- حداقل تعداد سفارش: 1
- شماره گروه: 20
- شماره زیرگروه: 254
- نام اورجینال زیرگروه: Socket Adapter For Programmer
T2313+ ADP_ AVR آداپتور پروگرامر

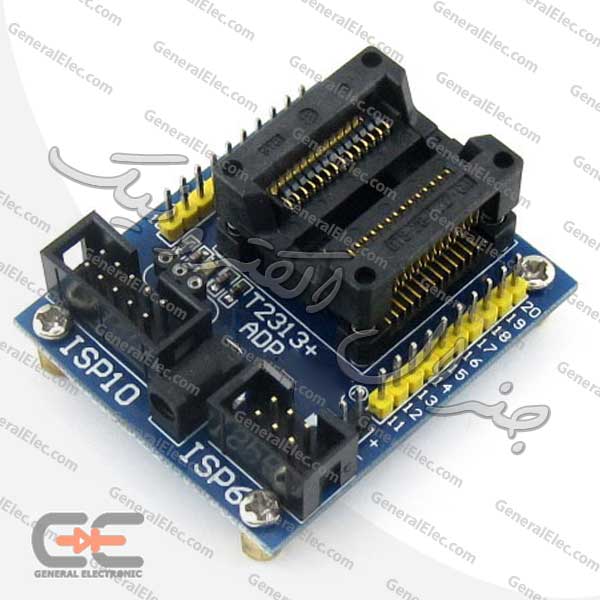

Enplas IC Test & Burn-in Socket with a simple board, especially for AVR SOIC20(300 mil) package
Features
- 10-pin/6-pin ISP Port for programming or testing
- External crystal can be connected via on board socket
- All the MCU pins are accessible on expansion connectors
Supported Devices

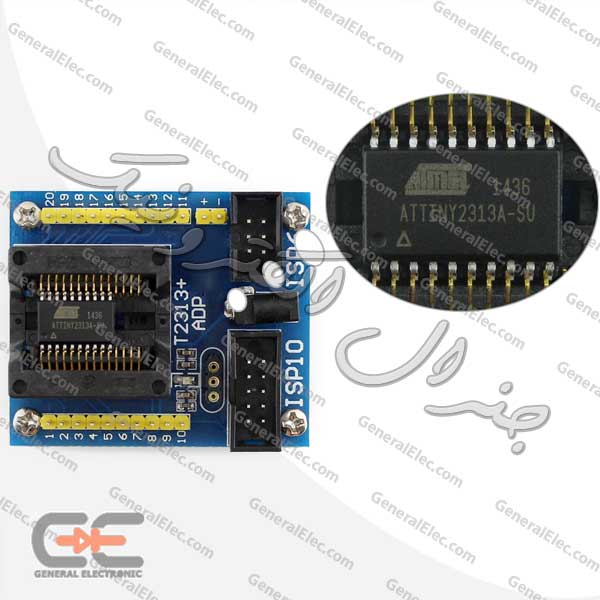

ATtiny2313 SOIC20(300 mil) package and other pinout compatible devices of the sort
- AVR MCU: ATtiny2313
- 51 MCU: AT89S2051/AT89S4051/AT89LP201/AT89LP4051

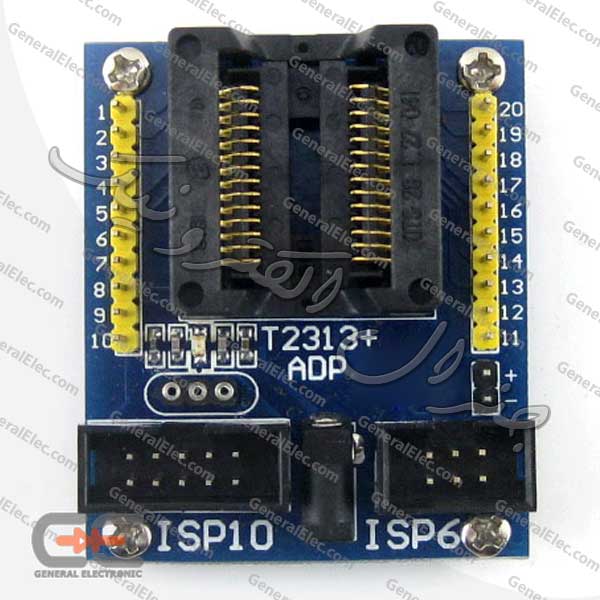

Outline and Dimensions
- All the MCU pins are accessible on expansion connectors
- Power Input
- 6-pin ISP Port
- 10-pin ISP Port
- External Crystal Socket
- Power LED
ISP Port Header Pinout

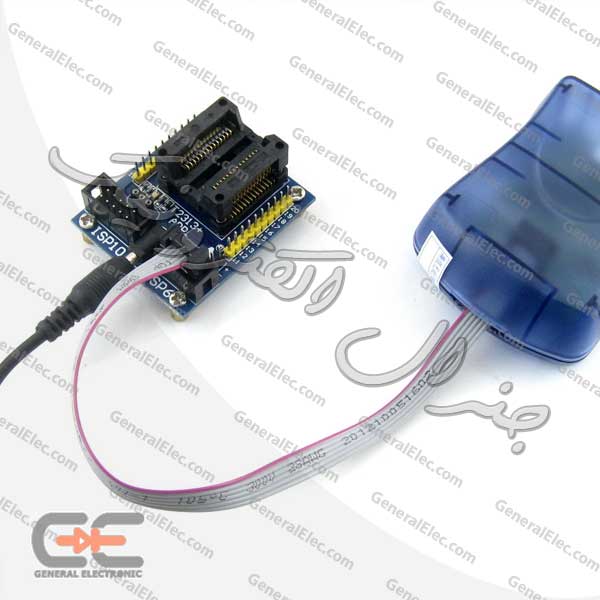

The T2313+ ADP houses ISP headers for connecting a programmer. The header pinouts are shown in the figures below.
![pinouts for 10-pin ISP Connector](https://www.waveshare.com/img/devkit/general/10-pin_ISP_Connector.jpg)
Figure 1. 10-pin ISP header pinout
![pinouts for 6-pin ISP Connector](https://www.waveshare.com/img/devkit/general/6-pin_ISP_Connector.jpg)
Figure 2. 6-pin ISP header pinout
