T24+ ADP_ AVR_SOIC20_ آداپتور پروگرامر

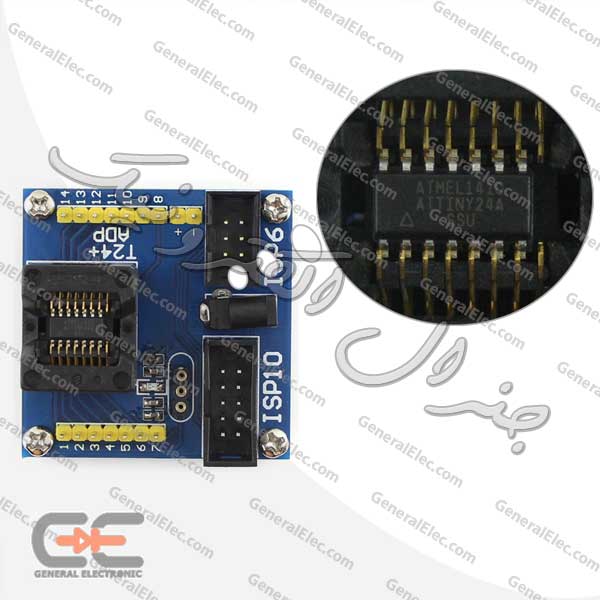

IC Test & Burn-in Socket with a simple board, for AVR SOIC14 package
- مشخصات فنی
- نام اورجینال قطعه: T24+ ADP
- پکیج: SOIC14
- کارخانه سازنده: Enplas
- نام گروه: انواع پروگرامرها و بردهای آموزشی - Board & Programmers
- نام زیرگروه: سوکت آداپتور براي پروگرامر
- مشخصات خرید
- وضعیت موجودی: سفارش از خارج
- حداقل تعداد سفارش: 1
- شماره گروه: 20
- شماره زیرگروه: 254
- نام اورجینال زیرگروه: Socket Adapter For Programmer
T24+ ADP_ AVR_SOIC20_ آداپتور پروگرامر

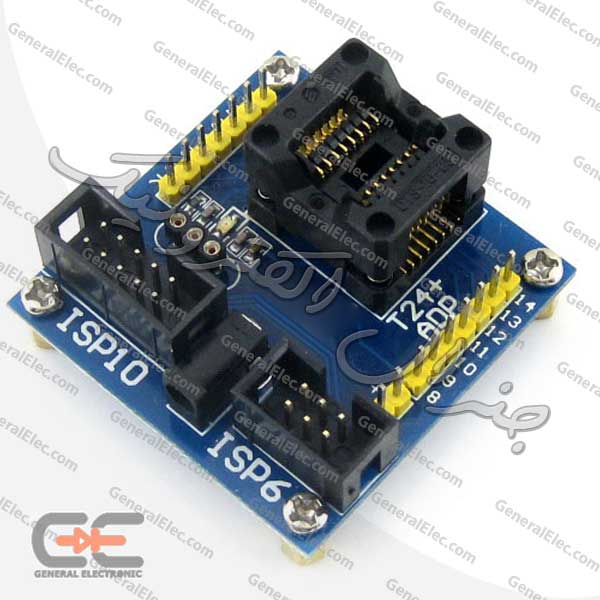

Enplas IC Test & Burn-in Socket with a simple board, especially for AVR SOIC14(150 mil) package
Features
- 10-pin/6-pin ISP Port for programming or testing
- External crystal can be connected via on board socket
- All the MCU pins are accessible on expansion connectors
Supported Devices
ATtiny24 SOIC14(150 mil) package and other pinout compatible devices of the sort
- ATtiny24/ATtiny44/ATtiny84

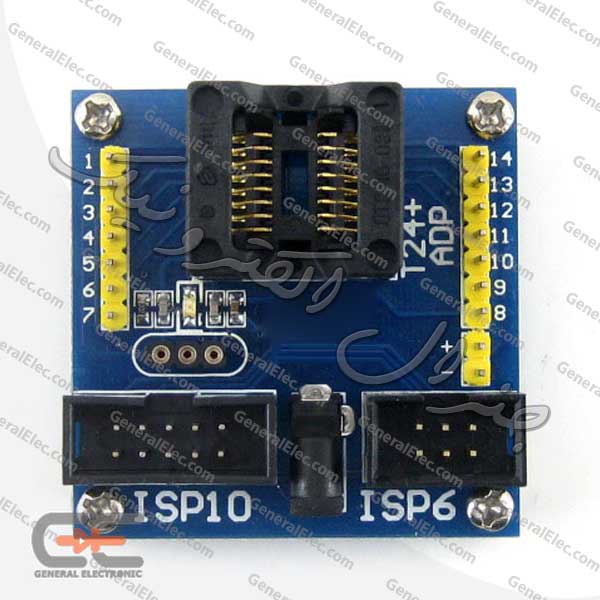

Outline and Dimensions
- All the MCU pins are accessible on expansion connectors
- Power Input
- 6-pin ISP Port
- 10-pin ISP Port
- External Crystal Socket
- Power LED
ISP Port Header Pinout

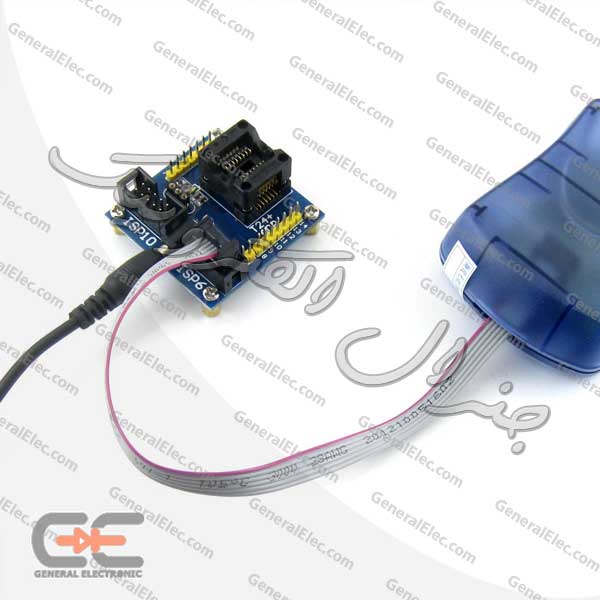

The T24+ ADP houses ISP headers for connecting a programmer. The header pinouts are shown in the figures below.
Figure 1. 10-pin ISP header pinout
Figure 2. 6-pin ISP header pinout
